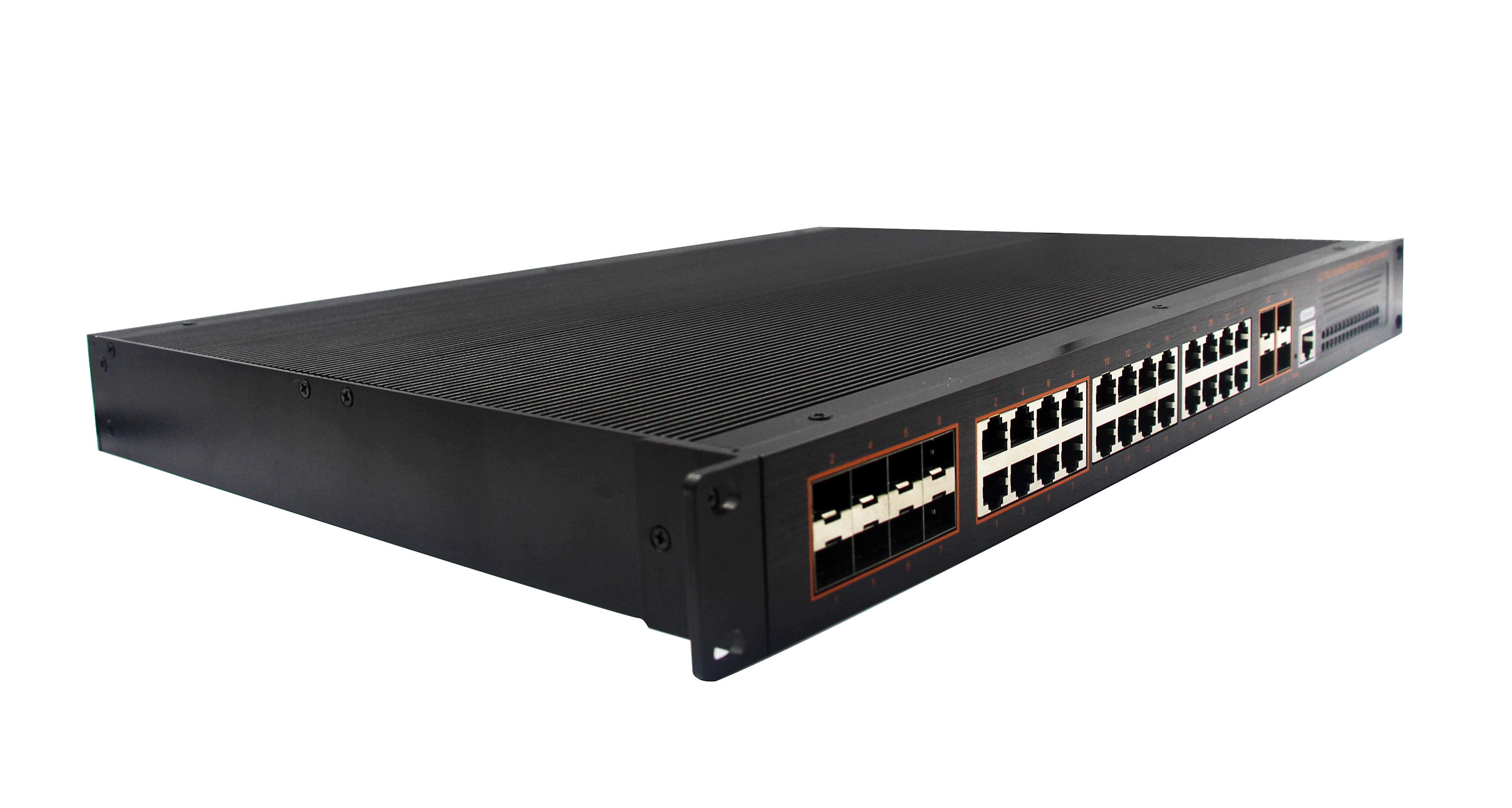

24千兆电+8千兆光+4个万兆光 万兆网管型机架式工业汇聚交换机
YH6824GST4-SFP交换机是公司推出的一款万兆三层核心交换机，YH6824GST4-SFP交换机是一款增强型IPv6万兆以太网交换机，具备先进的硬件处理能力和最丰富的业务特性。整机采用模块化设计，最大支持4个万兆SFP+端口，在实现千兆汇聚或接入时保留进一步支持10GE 的扩展能力，支持IPv4/IPv6 硬件双栈及线速转发，使客户能够从容应对即将带来的IPv6 时代其提供高容量的交换能力，YH6824GST4-SFP交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在机房机柜中。机架式的安装特性、宽温操作，使YH6824GST4-SFP的交换机成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
|
技术参数 |
|
|
产品名称 |
24千兆电+8千兆光+4个万兆光万兆网管型机架式工业汇聚交换机 |
|
产品型号 |
YH6824GST4-SFP |
|
产品描述 |
24个10/100/1000M电口+8个千兆SFP复用光口+4个万 |
|
端口描述 |
24个10/100/1000M电口+8个千兆SFP复用光口+4个万 |
|
网络协议 |
IEEE 802.3ad,链路聚合协议； IEEE 802.3,10BASE-T以太网； IEEE 802.3u,快速以太网标准； IEEE 802.3ab,千兆以太网标准； IEEE 802.3z,千兆以太网光纤标准； IEEE 802.3ae,10G以太网标准； IEEE 802.3x,全双工以太网数据链路层流控； IEEE 802.3az,EEE高效节能以太网标准； |
|
RJ45端口 |
10/100/1000M自协商 |
|
光纤端口 |
1G/10G速率模式 |
|
交换机属性 |
应用层级：三层
背板总带宽：4.8Tbps 整机包转发率 ：1624Mpps
MAC 表：支持64K MAC地址表；支持自动更新，双向学习 交换方式 ：存储 - 转发
功耗：<60W
|
|
防护等级 |
IP40 |
|
LED 指标 |
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
|
电源 |
输入电压：AC220V（双电源冗余备份） 接入端子 ：凤凰端子（工业端子） 雷击浪涌冲击防护 ( 电源 )：5000A(8/20μs) 支持双电源冗余 支持内置过流 4.0A 保护支持反接保护 |
|
其他规格 |
|
|
工作环境 |
工作温度：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
| 管理与维护 |
支持WEB、CLI、SNMP等多种管理方式 支持端口镜像，接口状态监控，日志管理 支持ACL访问控制列表，支持802.1X 支持PTP协议 支持SNMP v1/v2/v3 |
| 冗余技术 | 支持ERPS环网技术，自愈时间<20ms
支持STP/RSTP/MSTP 支持任意两端口形成环网并支持多个独立自愈环网，支持节点自愈时间≤5ms，支持BPDU、根、环路保护 |
| 组播技术 | 支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持静态组播 |
| 交换功能 |
支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播、组播、单播等进行抑制 支持802.1Q VLAN、QinQ、Voice VLAN、MAC VLAN、IP VLAN 支持链路静态/动态聚合,提供完善的带宽利用率 |
|
行业标准 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
机械属性 |
外壳：IP40防护等级，铝合金外壳 安装：机架式安装 散热方式：自然冷却，无风扇 尺寸：440（L)×285(W)×44.5(H)mm 重量：<4Kg |
|
平均无故障时间 |
300,000 小时 |
|
质保 |
5年 |
连接示意图
|
YH6824GST4-SFP |
24个10/100/1000M电口；8个千兆SFP复用光口；4个万兆光口；1个Console口；AC220V供电-宽温（-40℃-80℃）-CE-RoHS-FCC-公安部检验报告-工信部入网许可证 |
