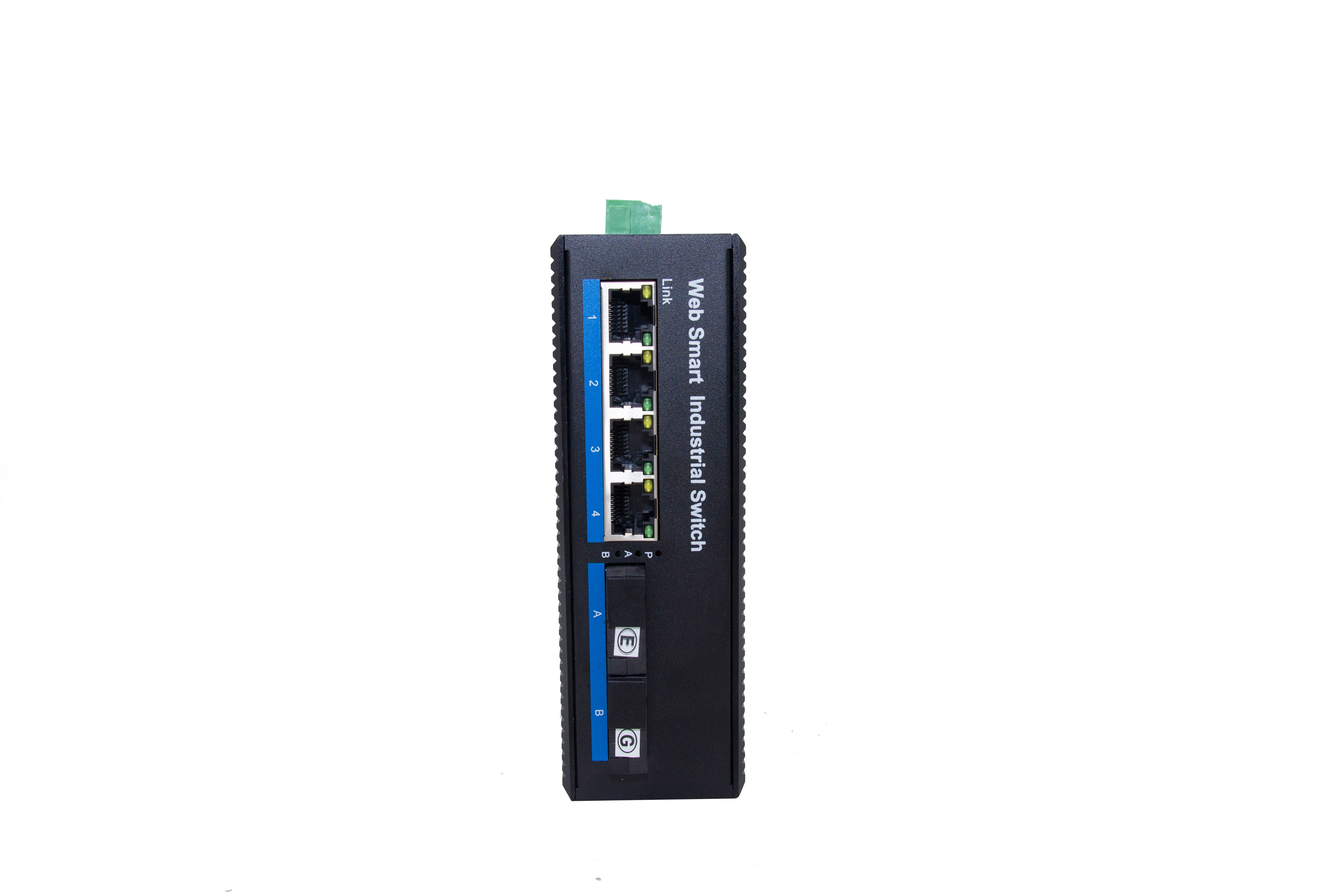

千兆2光4电WEB管理工业交换机
YH624GS-W系列WEB网管工业级以太网交换机，产品符合FCC、CE、ROHS标准，支持工业现场所需的以太网二层协议，保证通信网络的稳定性。该系列交换机采用低功耗、无风扇设计，确保无噪声干扰，同时支持-40~85℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的网络终端接入网络提供安全可靠的解决方案。
|
技术参数 |
|
|
产品名称 |
WEB管理型千兆2光4电工业级交换机 |
|
产品型号 |
YH624GS-W-SFP |
|
产品描述 |
4路千兆电口+2路千兆光口工业级交换机 |
|
端口描述 |
4个RJ45端口+2个光纤接口 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x;IEEE802.1Q -VLAN Tagging； |
|
RJ45端口 |
10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应 |
|
光纤端口 |
1000BaseFX端口（SFP插槽） |
|
交换机属性 |
传输方式：存储转发 MAC地址 : 2K 缓存：1.2Mbit 背板带宽：14G 交换时延：<10μs 功耗：<5W |
|
防护等级 |
IP40 |
|
LED 指标 |
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
|
电源 |
输入电压：DC12-57V（双电源冗余备份） 接入端子 ：凤凰端子（工业端子） 雷击浪涌冲击防护 ( 电源 )：5000A(8/20μs) 支持双电源冗余 支持内置过流 4.0A 保护支持反接保护 |
|
其他规格 |
|
|
工作环境 |
工作温度：-40～80 °C（-40～180 °F） 储存温度 : -40～80 °C（-40～180 °F） 相对湿度 : 5%～95%(无凝露） |
| 管理与维护 |
支持WEB管理方式 |
| VLAN | 支持基于端口的VLAN |
| 组播协议 | 支持IGMP Snooping |
| 二层环网协议 | 支持G.8032以太网环保护协议ERPS |
| QoS/ACL |
支持802.1p/DSCP优先级标记 支持SP/WRR队列调度 支持基于端口的限速 支持基于流的重定向 |
|
行业标准 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
机械属性 |
外壳：IP40防护等级，铝合金外壳 散热方式：自然冷却，无风扇 重量 ：0.64Kg 尺寸 ：143.7 x 103.8 x 47.7mm （长 x 宽 x 高） |
|
平均无故障时间 |
300,000 小时 |
|
质保 |
5年 |
安装方式
连接示意图
|
YH624GS-W-SFP |
2个千兆光+4个千兆电、SFP接口(不含光模块)、导轨式、DC12-52V供电-宽温（-40℃-85℃）-支持环网（ERPS）-WEB管理
|
|
YH624GS-W-SC2 |
2个千兆光+4个千兆电、多模双纤SC口2km 、导轨式、DC12-52V供电-宽温（-40℃-85℃）-支持环网（ERPS）-WEB管理 |
|
YH624GS-W-SC20 |
2个千兆光+4个千兆电、单模双纤SC口20km 、导轨式、DC12-52V供电-宽温（-40℃-85℃）-支持环网（ERPS）-WEB管理 |
|
YH624GS-W-SC20/A/B |
2个千兆光+4个千兆电、单模单纤SC口20km 、导轨式、DC12-52V供电-宽温（-40℃-85℃）-支持环网（ERPS）-WEB管理 |
|
YH624GS-W-FC2 |
2个千兆光+4个千兆电、多模双纤FC口2km 、导轨式、DC12-52V供电-宽温（-40℃-85℃）-支持环网（ERPS）-WEB管理 |
|
YH624GS-W-FC20 |
2个千兆光+4个千兆电、单模双纤FC口20km 、导轨式、DC12-52V供电-宽温（-40℃-85℃）-支持环网（ERPS）-WEB管理 |
|
YH624GS-W-FC20/A/B |
2个千兆光+4个千兆电、单模单纤FC口20km 、导轨式、DC12-52V供电-宽温（-40℃-85℃）-支持环网（ERPS）-WEB管理 |
