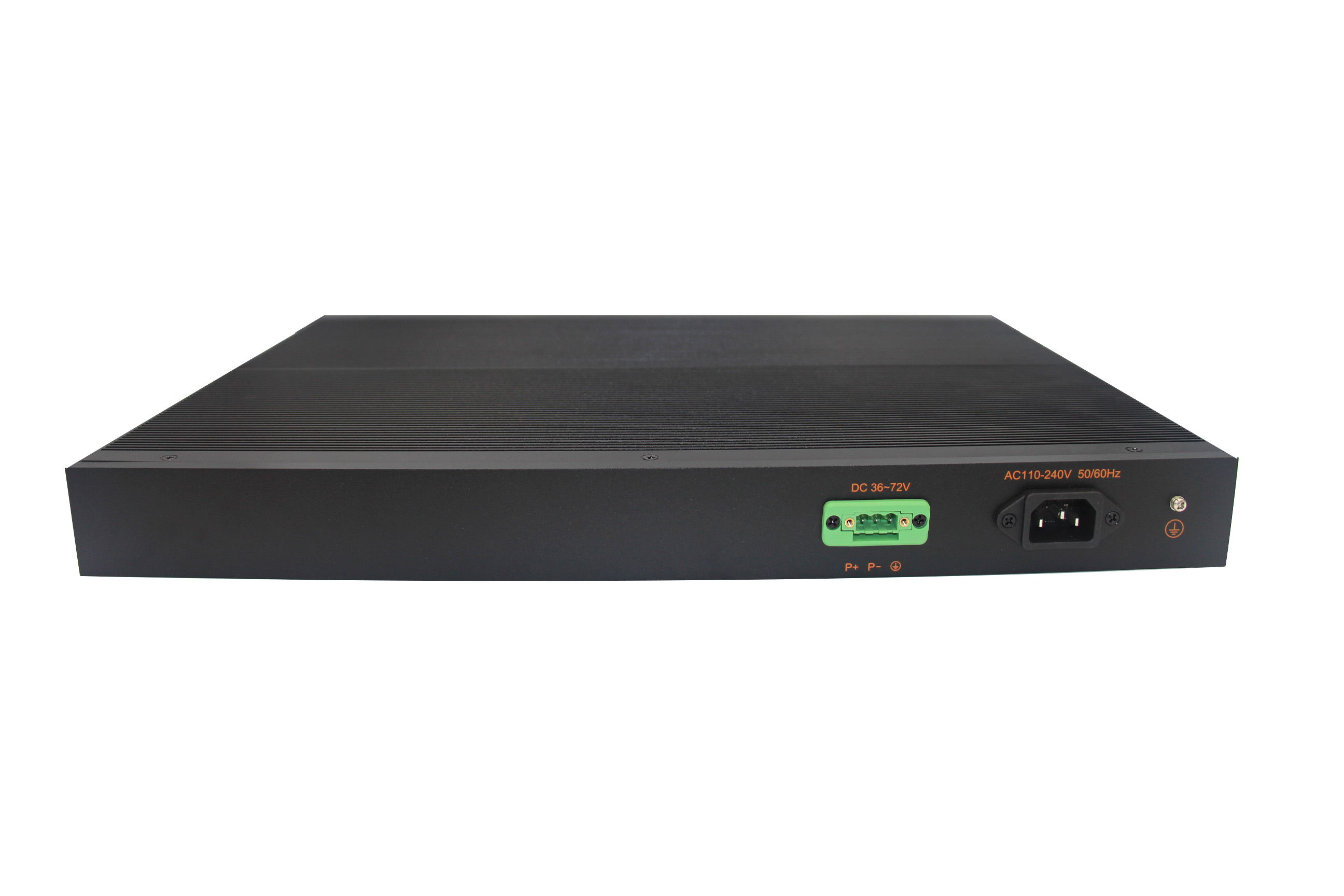

YH6428GS-M-SFP管理型工业交换机
YH6428GS-M-SFP是网管型工业以太网交换机，产品符合FCC、CE、RoHS标准。支持4个千兆光电复用口和24个千兆电口；支持工业现场所需的以太网二层协议，保证通信网络的稳定性；该系列交换机采用低功耗、无风扇设计，确保无噪声干扰，同时支持-40~80℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的网络终端接入网络提供安全可靠的解决方案。
|
技术参数 |
|
|
产品名称 |
千兆4光28电管理型工业级交换机 |
|
产品型号 |
YH6428GS-M-SFP |
|
产品描述 |
24个千兆RJ45端口+4个千兆光电复用口 |
|
端口描述 |
24个千兆RJ45端口+4个千兆光电复用口 |
|
网络协议 |
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、IEEE802.3ab-1000BaseTX、IEEE802.1ab逻辑链路发现协议、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS |
|
RJ45端口 |
10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应 |
|
光纤端口 |
1000BaseFX端口（SFP插槽） |
|
交换机属性 |
应用层级：二层 交换延迟＜5us 功耗＜400W |
|
防护等级 |
IP40 |
|
LED 指标 |
电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
|
电源 |
输入电压：DC12-57V（双电源冗余备份） 接入端子 ：凤凰端子（工业端子） 雷击浪涌冲击防护 ( 电源 )：5000A(8/20μs) 支持双电源冗余 支持内置过流 4.0A 保护支持反接保护 |
|
工作环境 |
工作温度：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
| 管理与维护 |
支持Console，WEB管理方式 支持SNMP v1/v2/v3 |
| 冗余技术 |
支持YH-ring环网技术，自愈时间<50ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持静态组播 |
| 交换功能 |
支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播风暴 具有针对前端摄像机识别及准入功能、未授权摄像机识别及拒绝功能、仿冒终端识别功能 防网络攻击：IP扫描防护、肉鸡防护、UDP端口扫描防护、TCP端口扫描防护、蠕虫病毒传播防护 |
|
行业标准 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
机械属性 |
外壳：IP40防护等级，铝合金外壳，采用波纹散热结构 尺寸：442×325×44mm 重量：3.12Kg 安装方式：机架式安装 散热方式：自然冷却，无风扇 |
|
平均无故障时间 |
300,000 小时 |
|
质保 |
5年 |
安装方式
连接示意图
|
YH6428GS-M-SFP |
4个千兆光+28个千兆电、SFP接口(不含光模块)、导轨式、DC12-52V供电 |
