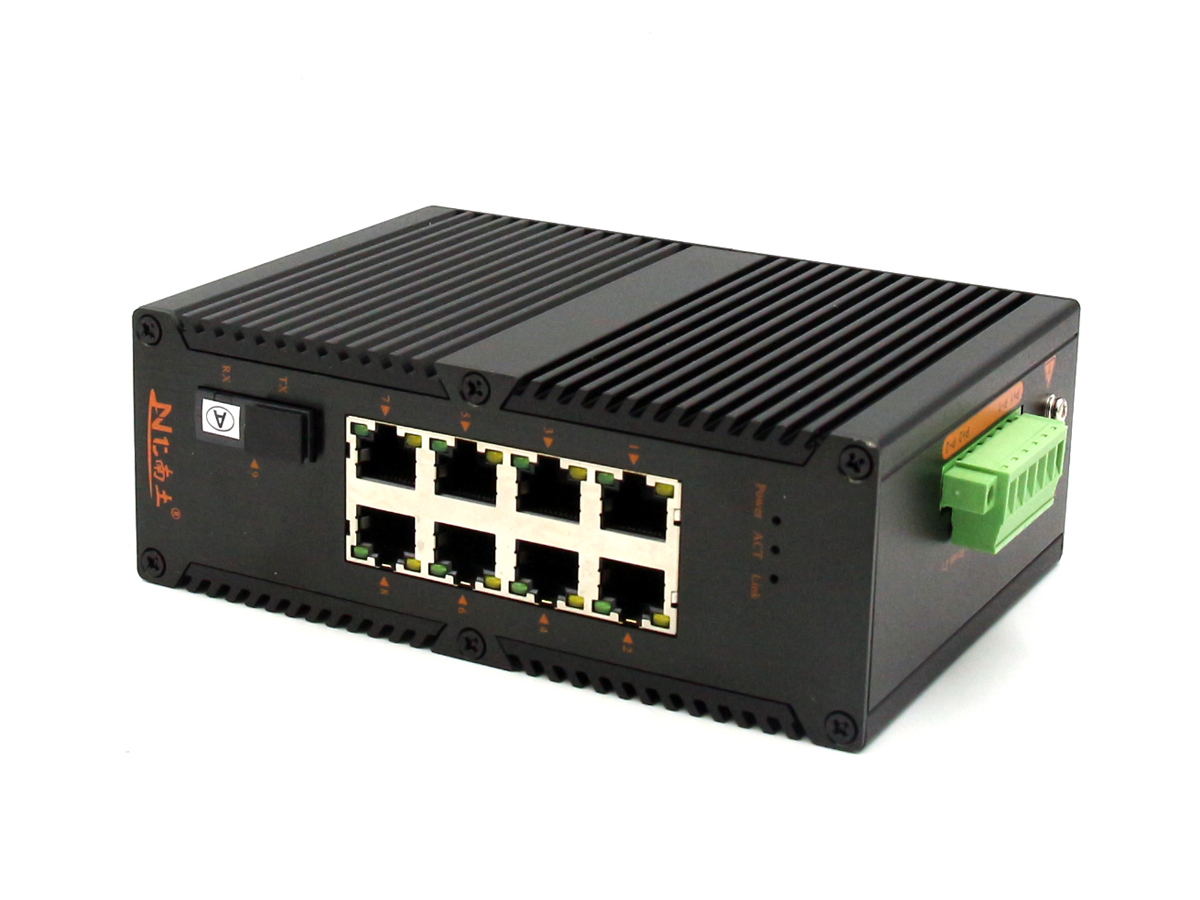

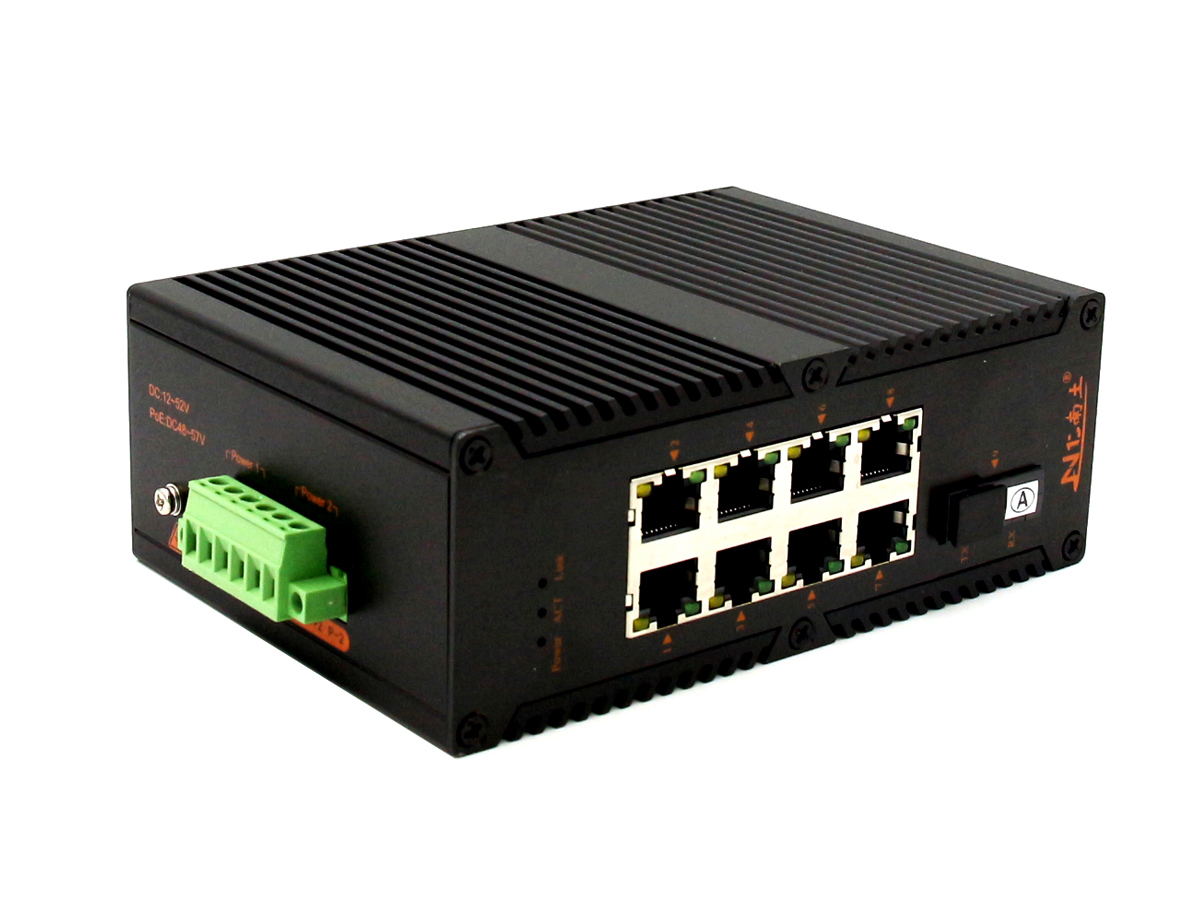

工业级POE（NT品牌）百兆非网管1光8电交换机
8路百兆POE电口+1路百兆FX光口工业级以太网POE交换机，支持8个10/100Base-TX电口和1个100Base-X光口。产品符合FCC、CE、ROHS标准。NT10-IES18FP交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使NT10-IES18FP成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
| 技术参数 | |
|---|---|
| 产品名称 | 工业级POE（NT品牌）百兆非网管1光8电交换机 |
| 产品型号 |
NT10-IES18FP |
| 产品描述 | 8路百兆POE电口+1路百兆光口
|
| 光纤端口 | 100BaseFX端口（SC/FC/ST可选） |
| RJ45端口 | 10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应 |
| 网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x |
| 工作环境 |
工作温度 ：-40～85 °C（-40～185 °F） 储存温度 : -40～85 °C（-40～185 °F） 相对湿度 : 5%～95%(无凝露） |
| 行业标准 |
EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV ; 数据线 : ±2kV IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线:±2kV IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 |
| 交换机属性 |
应用层级：二层 背板总带宽：4.256Gbps 整机包转发率 ：2.28096Mpps MAC地址表 : 1K 包缓冲区 ：1M 交换延迟：＜4us 交换方式 ：存储-转发 功耗：〈243W |
| 电源 |
输入电压 ：DC48-57V（双电源冗余备份） 接入端子 ：凤凰端子 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
| 交换机属性 |
外壳：IP40防护等级，金属外壳 散热方式：自然冷却，无风扇 重量 ：0.64Kg 尺寸 ：148 x 107 x 53.5mm （长 x 宽 x 高） |
| LED 指标 |
电源指示灯 ：PWR 接口指示灯 ：电口、光口（Link/ACT） |
| 防护等级 | IP40 |
| 认证 | 通过认证 : CE、FCC、Rohs、ISO9001：2008 工信部入网许可证 公安部检验报告 |
| 安全 | UL508 |
| 平均无故障时间 | 300,000 小时 |
| 质保 | 5年 |
安装尺寸
安装方式
连接示意图
订购型号
|
型号 |
描述 |
|
|
NT10-IES18FP-SC2 |
工业级POE（NT品牌）非网管1百光8百电（8POE），SC/多模双纤2KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-SC20 |
工业级POE（NT品牌）非网管1百光8百电（8POE），SC/单模双纤20KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-SC20/A |
工业级POE（NT品牌）非网管1百光8百电（8POE），SC/单模单纤20KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-SC20/B |
工业级POE（NT品牌）非网管1百光8百电（8POE），SC/单模单纤20KM（1550nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-ST2 |
工业级POE（NT品牌）非网管1百光8百电（8POE），ST/多模双纤2KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-ST20 |
工业级POE（NT品牌）非网管1百光8百电（8POE），ST/单模双纤20KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-ST20/A |
工业级POE（NT品牌）非网管1百光8百电（8POE），ST/单模单纤20KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-ST20/B |
工业级POE（NT品牌）非网管1百光8百电（8POE），ST/单模单纤20KM（1550nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-FC2 |
工业级POE（NT品牌）非网管1百光8百电（8POE），FC/多模双纤2KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-FC20 |
工业级POE（NT品牌）非网管1百光8百电（8POE），FC/单模双纤20KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-FC20/A |
工业级POE（NT品牌）非网管1百光8百电（8POE），FC/单模单纤20KM（1310nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
NT10-IES18FP-FC20/B |
工业级POE（NT品牌）非网管1百光8百电（8POE），FC/单模单纤20KM（1550nm），导轨式-DC48~57V供电-宽温（-40℃-85℃）-。默认不含AC电源适配器。 |
|
|
电源适配器 |
NT55223-DC-SX |
机壳型，90V-245VAC输入，52V/2.3A，适用于8端口内POE供电产品系列，最大功率120W。 |
|
NT54815-DCL-SX |
工业级POE电源，导轨型塑料壳，宽温-40℃~70℃，100V-240V AC输入，48V/1.35A，额定功率65W。 |
|
